Anpassningsbara strukturella stålgitterpelare



En stålgallerpelare är en vertikal lastbärande strukturdel som består av huvudband som är sammankopplade med läktplattor eller snörningsstänger i ett triangulerat eller rutmönster. Dess öppna-webbdesign koncentrerar stål vid den omkrets där spänningen är högst, vilket ger en överlägsen hållfasthet-till-viktsförhållande - vilket vanligtvis sparar 15–25 % stål kontra solida-nätkolonner. Vi tillhandahåller fabriks-direkt gallerpelartillverkning till dina Tekla- eller CAD-ritningar, certifierade enligt AWS D1.1 / EN 1090 / AISC-standarder.







Baserat på olika stagkonfigurationer kan gitterpelare delas in i två huvudkategorier: läkt-plåttyp och snörad typ. Båda delar samma tekniska princip - och utökar avståndet mellan ackorden för att öka tröghetsmomentet och minska Slenderness Ratio - men skiljer sig åt i konstruktion och optimala användningsfall.





Oavsett vilken konfiguration ditt projekt kräver-oavsett om det är battened eller spetsad-förblir vårt engagemang för strukturell integritet och teknisk precision detsamma. För varje gitterpelare vi tillverkar, inkluderar vårt standardleveranspaket: certifierade butiksritningar (3D-detaljer för godkännande före produktion), full materialspårbarhet (MTC 3,1 % strängt inspektion) rapporter), och provsammansättning av kritiska sektioner.





Beskrivning	Strukturella stålgitterpelare
Material	Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 Grade 50
Standard	ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591
Metallbearbetning	CNC-skärning, automatisk nedsänkt bågsvetsning (SAW), CO2-skärmad svetsning, borrning, sandblästring
Certifiering	ISO 9001:2015, CE (EN 1090), AWS Welder Qualification, SGS/BV Factory Audit
Ansökan	Industriella verkstäder, lager, transmissionstorn, gruvinfrastruktur, brostöd
Bearbetningsprecision	Enligt ISO 13920 klass B eller specificerade projektkrav (vanligtvis ±2 mm)
Ytbehandling	Varm-doppförzinkad (ISO 1461), epoxizink-rik grundfärg, polyuretantäcklack, Sa 2,5 Kulsprängning
Transport	Sjöfrakt (40'OT/FR container) eller bulkfartyg
Designstöd	Tekla Structures (3D-modellering), AutoCAD (butiksritningar)
Förpackningsdetaljer	Standardpaket/pall eller container/enligt anpassade specifikationer
MOQ	Liten beställning accepteras





Att välja den optimala gallerpelarens stålkonstruktion beror på din lastprofil, höjd och krav på sidokraft. Använd guiden nedan eller kontakta våra ingenjörer för en kostnadsfri designgranskning.



Applikationsscenario	Rekommenderat huvudackord	Snörningstyp	Viktigt övervägande
Lätt fabrik/medelspännvidd (mindre än eller lika med 20m)	H200–H400	Batten-plåt	Kostnads-effektiv, enklare tillverkning
Kraftig-anläggning med traverskran	H400–H600 eller lådsektion	Tvärstag + förstärkta noder (snörade)	Trötthet från kranens dynamiska belastningar
Hög-hus/stödtorn	Boxkolonn eller runt rör (Φ219–Φ406)	H-avsnitt X-nät (snörad)	Vind- och seismiskt motstånd
Transmissionstorn (50m+)	Runt rör, triangulär layout	Symmetriska lutande fjäderben (snörade)	Kontroll av slankhetsförhållande
Bropir/pylon	Anpassad låda eller tub	Triangulerad snörning (snörad)	Torsion + seismisk kapacitet
Rörställ / utrustningsstöd	H200–H400 eller vinkel	Batten-plåt	Verktygsledning genom ihålig kärna









Lattice Column vs Solid-Web Column - Varför välja Lattice?

Metrisk	Gallerpelare av stål	Solid H-sektionskolumn
Stålanvändning	15–25 % mindre	Baslinje
Egen-vikt	Betydligt lägre	Tyngre
Slankhetsförhållande	Lägre (större svängningsradie)	Högre
Max praktisk höjd	50m+ genomförbart	Ekonomiskt begränsad
Fundamentbelastning	Nedsatt	Högre
Intern verktygsdirigering	Ja (ihålig kärna)	Inga
Krankapacitet behövs	~20% mindre	Större kran



För höga, smala eller stora-konstruktioner där vikt och vindmotstånd spelar roll, är gallerstålpelare det konstruerade valet framför solida sektioner.







1.Byggnadsstöd: Används som rampelare och fristående pelare i konstruktionsramar för att leverera hög bärförmåga- och strukturell stabilitet.

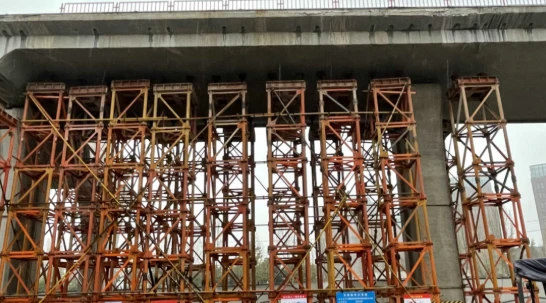

2.Brokonstruktion: Används för bropelare och pyloner, erbjuder enastående lastkapacitet och seismiskt motstånd.



3. Tornkonstruktioner: Idealisk för hög-telekommunikation ochkraftöverföringstornmed pålitligt vindmotstånd och övergripande stabilitet.



4. Stöd för industriell utrustning:Fungerar som stödramar för kranar, transportörer och andra industrimaskiner, med överlägsen lastkapacitet och lång-hållbarhet.



5. Rörställsstöd

Den ihåliga kärnan av gitterpelare möjliggör integrerad rör- och kabeldragning -, idealisk för kemiska anläggningar, raffinaderier och brukskorridorer där utrymmesoptimering är avgörande.



6. Gruv- och hamninfrastruktur

Används i gruvschaktstöd, hamnkrankonstruktioner och bulkmaterialhanteringssystem där tunga dynamiska belastningar och korrosiva miljöer kräver både styrka och hållbarhet.







Att tillverka en stålgallerpelare kräver precision i varje steg - dess komplexa geometri av ackord, läkt och snörning kräver avancerad utrustning och välutbildade svetsare. Vår 7-stegs tillverkningsprocess säkerställer strukturell integritet från design till leverans.



1. Professionell butiksdetaljer

Konvertera arkitektonisk design till exakta tillverkningsmodeller och butiksritningar med Tekla Structures (3D) och AutoCAD, vilket säkerställer 100 % strukturell noggrannhet före produktion.



2. Hög-CNC-skärning

CNC-plasma- och laserskärning av tunga stålplåtar och komplexa sektioner, inklusive fasning för hög-svetsförberedelser.



3. Avancerad struktursvetsning

Certifierad svetsning för ackord och snörning enligt AWS D1.1 / EN-standarder med hjälp av automatiserad nedsänkt bågsvetsning (SAW) och CO2-skärmad svetsning, vilket säkerställer maximal penetration och -belastningsintegritet.



4. CNC 3D borrning & stansning

Automatisk borrning för hög-hållfast bultförbindning för att garantera perfekt hålinriktning under montering på plats.



5. Mekanisk rätning & korrigering

Korrigering av termisk deformation efter-svetsning för att säkerställa strikt vertikalitet och rakhet hos långa gitterpelare, följt av termisk spänningsavlastning vid behov.



6. Industriell ytbehandling

Uppnå Sa 2,5 renhet via kulblästring, följt av hög-korrosionsbeläggning med hög-prestanda eller varm-doppförzinkning enligt ISO 1461.



7. Provmontering av butik

Obligatorisk för-förmontering av kritiska kolumnsegment för att eliminera installationsrisker på plats och säkerställa sömlös-passning.







Varje gitterpelare av strukturellt stål som vi tillverkar genomgår ett inspektionsprotokoll i flera-steg som är anpassat till internationella standarder. Full spårbarhet från fabrik till anläggning garanteras.



Inspektionspunkt	Nyckelstandard	Testmetod
Materialsammansättning	Q355B / ASTM A572 Gr.50	Spektroskopisk analys + MTC 3.1
Svetsintegritet	AWS D1.1 / EN 1090-2	100 % visuell + ultraljud (UT) / magnetisk partikel (MT)
Dimensionsnoggrannhet	ISO 13920 klass B (±2 mm)	CMM / tejp + lod
Bärkraft-	1,5× designbelastning	Hydraulisk belastningstestning (upp till 500t)
Ytförberedelse	Sa 2,5	Profilmätare + renhetstest
Galvaniseringstjocklek	ISO 1461	Magnetisk tjockleksmätare



Alla försändelser inkluderar: MTC 3.1 Mill Test-certifikat, svetsarskvalifikationsregister (AWS), UT/MT-inspektionsrapporter och dimensionskontrollblad.





Som tillverkare och leverantör av direkta gitterpelare betjänar vi kunder över hela den globala leveranskedjan för bygg- och infrastruktur:



 Ingenjörsentreprenörer & stålunderentreprenörer- nyckelfärdig tillverkning per projektritningar, med full MTC-spårbarhet.



 Investerare i industrianläggningar- kostnads-optimerade stållösningar med 15–25 % materialbesparingar.



 Designinstitut- samarbetande 3D-modellering (Tekla) och stöd för strukturoptimering.



 Statliga projektägare- CE/EN 1090 & AWS-certifierad överensstämmelse för offentlig infrastruktur.



 Handelsbolag & distributörer- flexibel MOQ, OEM-förpackning och konkurrenskraftiga fabrikspriser.



 Bro- och infrastrukturutvecklareExpertis på tillverkning av - stor-spännvidd och tung-lasttillverkning.







För projekt som involverar pelarinstallationer av stålram är logistiken viktig. Gitterkolumner utmärker sig här: deras öppna-webbdesign minskar vikten med 25–35 % jämfört med solida kolumner, vilket gör dem lättare att transportera och hantera på-platsen. Modulära sektioner kan för-monteras utanför-platsen och skruvas ihop snabbt, och deras smala profil passar standard 40-tumscontainrar mer effektivt, vilket minskar fraktkostnaderna med 15–20 % jämfört med skrymmande solida sektioner.



1. Buntning av stålram

Kolumner är säkrade på anpassade stålvaggor för att förhindra strukturell böjning och deformation under transport.



2. Nod- och flänsskydd

Alla anslutningsflänsar och bulthål är skärmade med plywood- eller gummikåpor för att förhindra rost och slagskador.



3. Bevarande av målarfärg

Kanterna är lindade med EPE-skum eller anti-friktionsstoppning för att undvika repor och bibehålla beläggningens integritet.

Transportalternativ: Sjöfrakt (40' OT/FR container) eller bulkfartyg. Förpackning enligt skräddarsydda specifikationer.



Produktions ledtid & leveransschema

Standardproduktionstiden för stålgitterpelare är 25–45 dagar, beroende på projektets skala, komplexitet och kvantitet. Nedan är den typiska produktionstidslinjen:



Etapp	Standardprojekt	Stor-skala/komplex
1. Butiksdetaljer och design (Tekla/CAD)	3–5 dagar	7–10 dagar
2. Materialanskaffning (stålplåtar, sektioner)	5–7 dagar	10–14 dagar
3. CNC-skärning och svetstillverkning	8–12 dagar	12–18 dagar
4. Ytbehandling (blästring + galvanisering/beläggning)	3–5 dagar	5–7 dagar
5. Provmontering & QC-inspektion	2–3 dagar	3–5 dagar
6. Packning & containerlastning	1–2 dagar	2–3 dagar
Total produktionsledtid	25–30 dagar	35–45 dagar
Sjöfrakt (till huvuddestinationshamnar)	15–30 dagar (varierar beroende på rutt)



Behöver du en snabbare vändning? Rushproduktion (15–20 dagar) är tillgänglig för brådskande projekt med färdiga-godkända ritningar.Kontakta ossmed dina projektdetaljer för ett exakt leveransschema.





Vanliga frågor:



Vad är en stålgallerpelare och när ska jag använda en?



En stålgallerpelare är en vertikal-lastbärande del med en öppen-webbdesign av ackord och snörningsstänger. Använd den för höga strukturer (50m+), stora-byggnader, tunga kranstöd och transmissionstorn där ett högt hållfasthetsförhållande-till-vikt och vindmotstånd är avgörande. Det sparar vanligtvis 15–25 % stål jämfört med solida H{11}}sektionskolonner.



Batten-plåt vs spetsad gallerpelare - vilken typ behöver jag?



Välj läkt-plåttyp för medelhöga-pelare, rörställ och utrustningsstöd - det är enklare att tillverka och mer kostnadseffektivt-. Välj spetstyp för tunga-kranar, transmissionstorn och stora-spannstrukturer som kräver överlägset vridmotstånd och hög kapacitet för slankhet.



Kan du tillverka gallerpelare till mina ritningar?



Ja. Vi tillhandahåller komplett anpassad gallerpelartillverkning baserat på dina Tekla Structures- eller AutoCAD-butiksritningar. Vi erbjuder även stöd för 3D-modellering och strukturoptimering. Certifierade butiksritningar skickas in för ditt godkännande innan produktion.



Vilka stålkvaliteter och standarder följer du?



Vi tillverkar i Q235B/Q355B, S235JR/S355JR, ASTM A36/A572 Gr.50. Överensstämmelsestandarder inkluderar ASTM, AISC, EN 1090-2 (CE), AS/NZS 1554 och GB/T 1591. Varje försändelse inkluderar MTC 3.1-testcertifikat.



Hur säkerställer du svetskvaliteten?



All svetsning utförs av AWS D1.1 / EN-kvalificerade svetsare med hjälp av automatisk nedsänkt bågsvetsning (SAW) och CO2-skärmad svetsning . 100% visuell inspektion plus ultraljudstestning (UT) och magnetiska partikeltestningsrapporter (MT) tillhandahålls enligt internationella standarder.



Vilka ytbehandlingsalternativ finns för korrosiva miljöer?



För utomhus-, kust- eller industrimiljöer erbjuder vi varm-doppförzinkning (ISO 1461), epoxizink-rik primer + polyuretan-topplacksystem eller en kombination. Alla ytor förbereds till Sa 2,5 via kulblästring. Anpassade beläggningssystem finns tillgängliga för marin- och gruvapplikationer.



Kan dina gallerstålpelare uppfylla vind- och seismiska krav?



Ja. Vi konstruerar gallerstålpelare för att motstå projekt-specifika vind- och seismiska belastningar enligt lokala designkoder. Den triangulerade stagkonstruktionen ger utmärkt sidomotstånd och vridstyvhet för hög-konstruktioner och tornkonstruktioner.
