Diverse stål





Övrigt stål avser alla icke-primära konstruktionsstålkomponenter som krävs för att färdigställa en byggnad eller industrianläggning. Medan pelare, balkar, takstolar, räfflor och större anslutningar utgör den primära lastbärande ramen, täcker diverse stål de sekundära komponenterna som gör strukturen funktionell, säker och tillgänglig för passagerare och underhållspersonal.

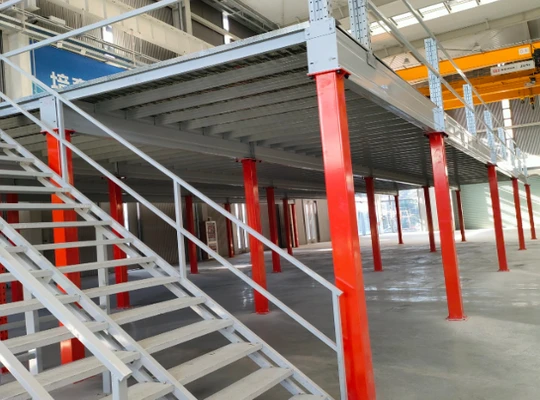

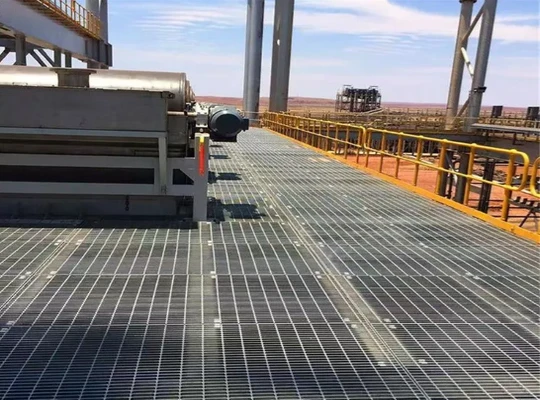

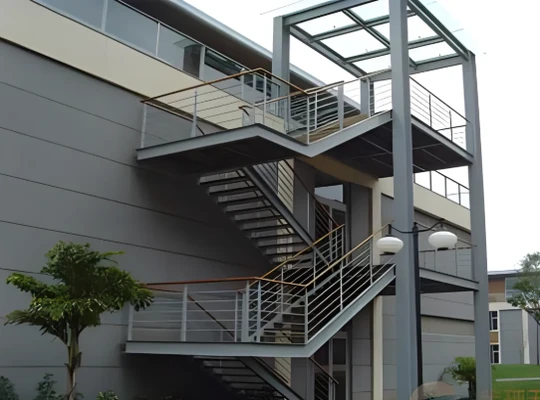

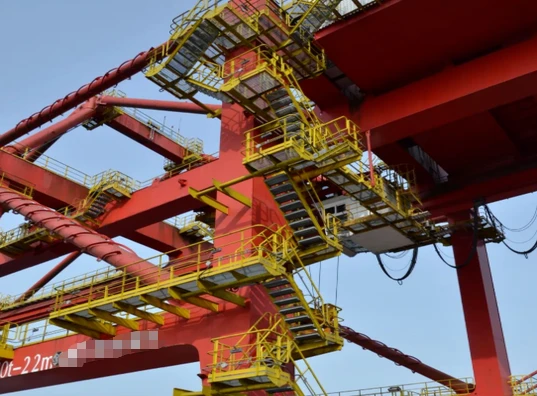

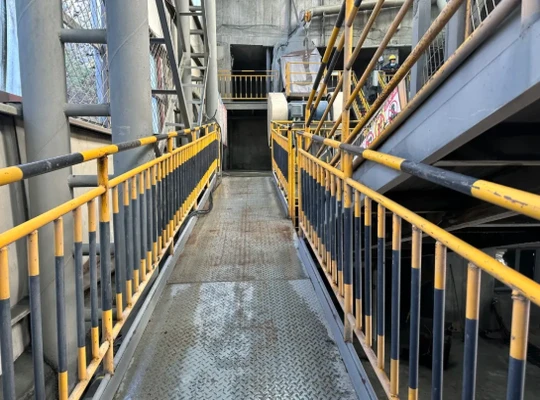

Omfattningen av diverse stål inkluderar vanligtvis trappor och trappsteg, räcken och ledstänger, stålgaller och golvplattor, stegar och tillträdesplattformar, tåbrädor och säkerhetsburar, rännor och dräneringskomponenter, ingjutningar, pollare, utrustningsstöd och arkitektoniskt metallarbete. I praktiken faller alla tillverkade stålföremål som inte är en del av den huvudsakliga strukturella stommen men som krävs av projektet under diverse stål - vilket är anledningen till att det också kallas "diverse metaller" i den nordamerikanska byggindustrin.





Även om diverse stål representerar ett mindre tonnage jämfört med primärt konstruktionsstål, är det avgörande för projektets slutförande och efterlevnad. Trappor och räcken påverkar direkt personalens säkerhet och måste uppfylla OSHA, IBC och lokala byggnormer. Galler och plattformar bestämmer gångvägens lastkapacitet och halksäkerhet. Rännor och dräneringssystem skyddar strukturen från vattenskador. Eftersom dessa komponenter involverar omfattande tillverkningsdetaljer - anslutningar, svetsar, ytbehandlingar och överensstämmelse med koderna - kräver diverse stål ofta mer teknisk uppmärksamhet per ton än primärt konstruktionsstål.









GNEEs diverse stålprodukter har exporterats till industrianläggningar, kommersiella byggnader och infrastrukturprojekt över hela Sydostasien, Mellanöstern, Afrika och Sydamerika. Vår tillverkning täcker trappor, räcken, galler, tåbrädor, stegar och dräneringssystem – tillverkade för att möta olika platsförhållanden, internationella standarder och regelverk.





Tillverkningsmöjligheter



Vår tillverkningsanläggning är utrustad med CNC-skärning, klippning, stansning, borrning, kulblästring och målning för diverse stålbearbetning.



Punkt	Utrustning	Övrigt stålapplikation

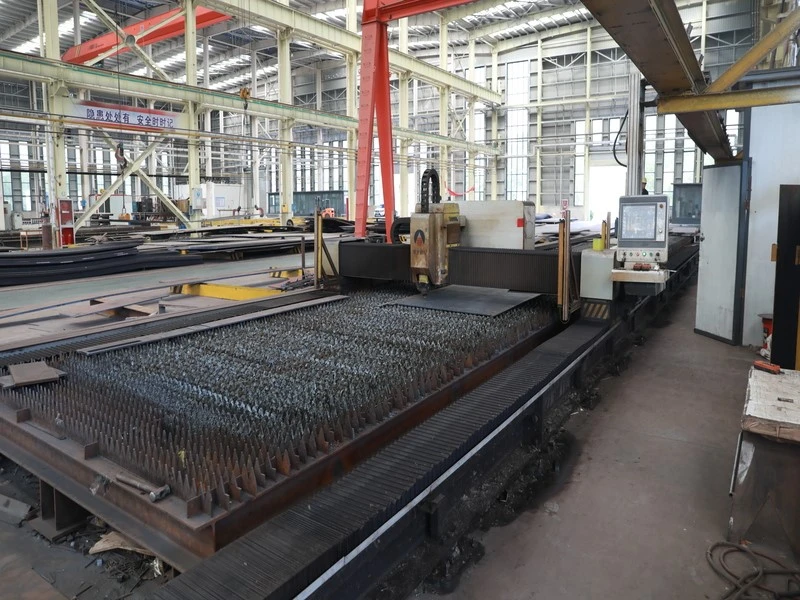

Skärande	3,2 m × 23 m CNC koordinat skärmaskin; portal CNC-skärmaskin	Trappband, steg, tåbrädor, bottenplattor

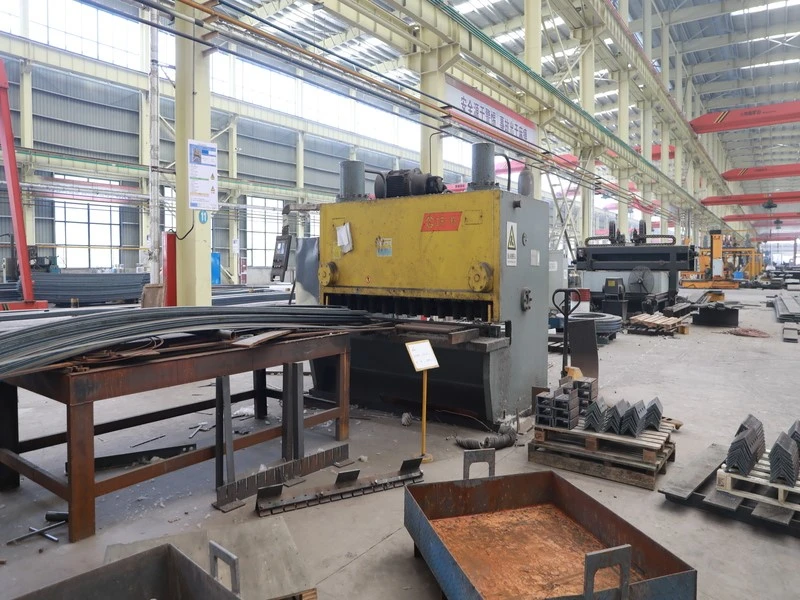

Klippning	25 mm × 2500 mm CNC hydraulisk giljotinsax	Rännplåt, tåbrädeämnen, tunna plattor

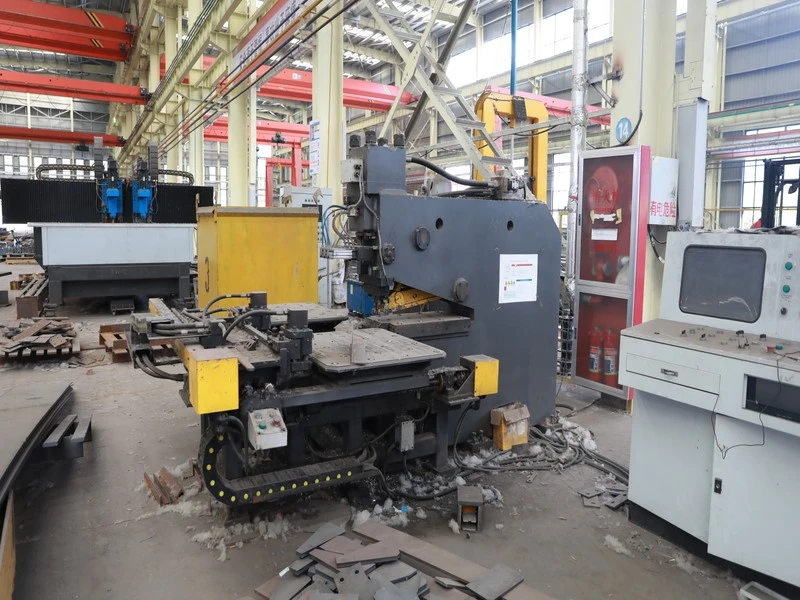

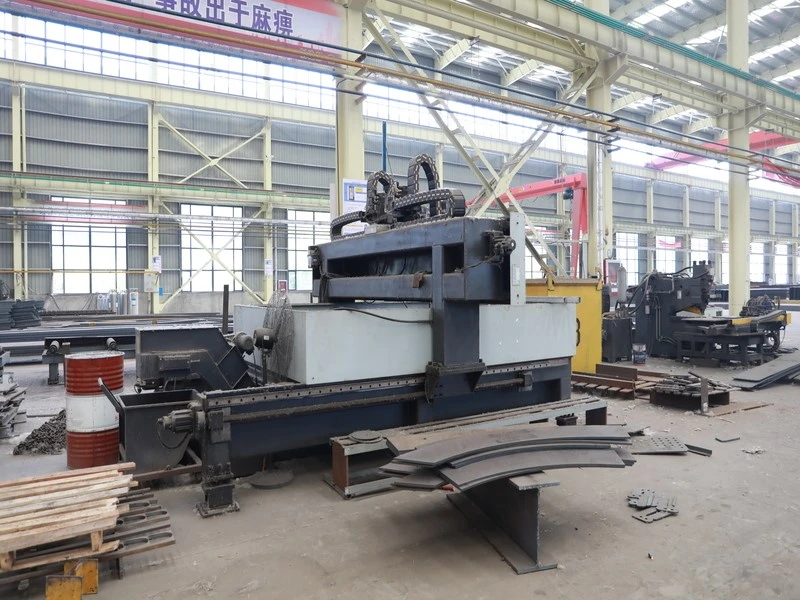

Stansning & borrning	CNC-stans- och borrmaskin; CNC plattborrmaskin	Räckes bottenplatta hål, fästhål

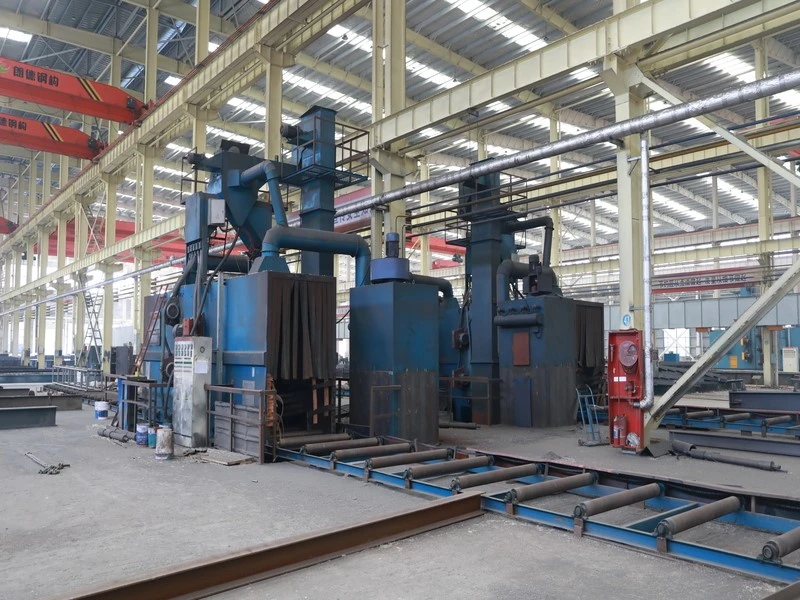

Ytförberedelse	Kulblästringsmaskin	Rostborttagning före målning

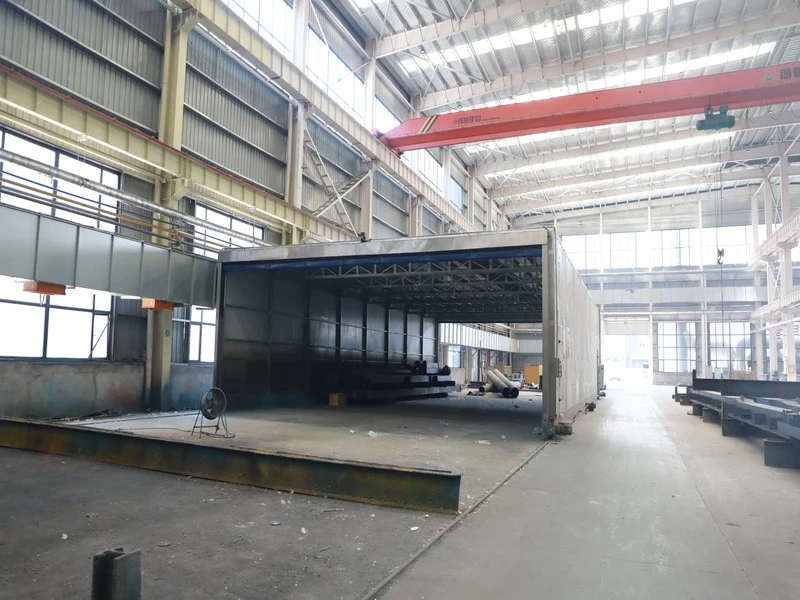

Målning	Spraybox för färg	Grundfärg och finish

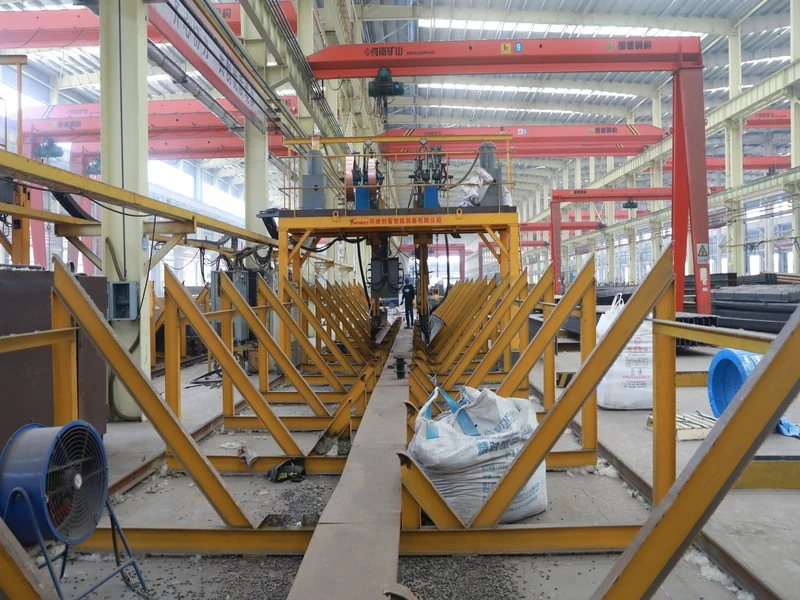

Svetsning	SÅG, MIG/MAG, TIG	Monteringssvetsning för trappor, räcken, hängrännor





Tillverkningsprocess



Vår diverse ståltillverkning följer en strömlinjeformad process från råvara till färdig produkt.

Etapp	Drift	Kontrollpunkt
1. Skärning	CNC-skärning och klippning av plåtar, stänger och sektioner per butiksritningar	Typisk tolerans ±2 mm; per projektspecifikation eller butiksritning
2. Stansning & borrning	Bulthål och fästhål på bottenplattor och anslutningsplåtar	Hålposition ±1,5 mm typisk; per designkrav; avgradning
3. Svetsenhet	Montering- och svetsning av trappor, räcke, ränna och fotbrädor	Svetsstorlek och längd per projektspecifikation; AWS D1.1 som referens; visuell inspektion
4. Ytförberedelse	Kulblästring för att avlägsna rost och kvarnskala	Ytans renhet enligt ISO 8501-1 Sa 2,5
5. Målning	Grundfärg och målning i sprutbox	Beläggningstjocklek per projektspecifikation
6. Slutbesiktning	Dimensionskontroll, svetskontroll, beläggningskontroll	Per butiksritningar och projektspec









Varje beställning av diverse stål genomgår en inspektion i fem-steg före leverans. Vi upprätthåller full spårbarhet från råvara till färdig produkt och tillhandahåller fullständig kvalitetsdokumentation för exporttullklarering och kundgodkännande.



Kvalitetsinspektionsprocess

Etapp	Inspektionsinnehåll	Metod / Standard
1. Inkommande material	Verifiering av materialkvalitet, måttkontroll, inspektion av ytdefekter	MTC granskning + spektrometertest
2. I-processsvetsning	Svets visuell inspektion, svetsstorlek mätning	AWS D1.1, ISO 5817
3. NDT (efter behov)	Ultraljudsprovning (UT), magnetisk partikeltestning (MT) på kritiska svetsar	ISO 17640 / ISO 17638
4. Galvaniseringskontroll	Beläggningstjocklek, vidhäftning, ytjämnhet	ISO 1461, ASTM A123
5. Slutbesiktning	Måttkontroll, montering-, ytfinish, förpackningskontroll	Projektbutiksritningar



Dokumentchecklista tillgänglig

Dokumentera	Ändamål
Materialtestcertifikat (MTC)	Bekräftar råvarukvalitet och kemisk sammansättning
Bruksprovningscertifikat	Spårbarhet till stålverksvärmenummer
Galvaniseringscertifikat	Bekräftar beläggningstjocklek enligt ISO 1461
NDT-rapport	Svetsinspektionsresultat (UT/MT)
Tredje-inspektionsrapport	SGS / BV / TÜV inspektionscertifikat (på begäran)
Butiksritningar	Som-byggda tillverkningsritningar för installation
Packlista & CO	Förtullningshandlingar för export







Vi tillverkar diverse stålkomponenter i tre materialkategorier. Varje material väljs utifrån servicemiljö, projektspecifikation och tillämplig byggkod.



Material	Betyg och ekvivalenter	Ytbehandling	Typiska applikationer	Servicemiljö
Kolstål	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grade 250 / 350)	Butiksprimer, alkydfärg, epoxibeläggning	Ståltrappor inomhus, trappsteg, trappsteg, konstruktionsräcken, rörräcken, tåbrädor av stål, plattformsgaller, golvplattor	Torr, inomhus, kontrollerad miljö
Varmförzinkat-stål	Q235 / Q345 med zinkbeläggning (ASTM A123, ISO 1461, AS 1216)	Varm-doppförzinkning, zinkbeläggning medelst. Större än eller lika med 70 μm (material större än eller lika med 6 mm)	Galvaniserade trappsteg, galvaniserade gånggaller, galvaniserade ledstänger, galvaniserade stegar, säkerhetsburar, galvaniserade tåbrädor	Utomhus, fukt, regn, väderexponering
Rostfritt stål	SS304 / SS316 (ASTM A240 för plåt/plåt/remsa, ASTM A276 för stänger, ASTM A312/A554 för rör; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Betad, passiverad, borstad, spegelpolerad	Rännor i rostfritt stål, stuprör, svetsade rostfria räcken, rostfria trappsystem, rostfria plattformsgaller	Kustnära, marina, kemiska, petrokemiska, livsmedelsklassade-

Obs: Materialklass väljs baserat på din projektspecifikation, tillämplig byggkod och servicemiljö.





På GNEE förstår vi att materialgodkännande ofta är det första hindret i export av diverse stålorder – utländska kunder anger kvaliteter enligt sina lokala koder, och likvärdighet måste bekräftas före produktion. Nedan tillhandahåller vi våra standardmaterialkvaliteter med internationella motsvarigheter, projekt-baserad urvalslogik från vår tillverkningserfarenhet och vägledning för materialersättning för att hjälpa dig att specificera och godkänna rätt material för ditt projekt.



Materialkvaliteter och internationella motsvarigheter



Vi tillverkar diverse stål i följande kolstål, galvaniserat stål och rostfritt stål. Tabellen nedan visar motsvarigheter över stora internationella standarder.



Materialtyp	Kina GB	USA ASTM	Europa BS EN	Japan JIS	Australien AS	Typisk blandad stålapplikation
Kolstål	Q235	A36	S235JR	SS400	Betyg 250	Inomhustrappor, räcken, tåbrädor
Kolstål	Q345	A572 Gr.50	S355JR	SM490	Betyg 350	Kraftiga-galler, trappsteg, plattformsinramning
Galvaniserat stål	Q235 varmförzinkad-	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Betyg 250 + AS 1216	Utomhusräcken, gångvägar, stegar
Rostfritt stål	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Rännor, svetsade räcken (allmänt)
Rostfritt stål	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Kustrännor, kemiverksräcken



Projekt-baserat materialval



Baserat på vår tillverkningserfarenhet över industriella, kommersiella och infrastrukturprojekt rekommenderar vi följande material efter projekttyp.



Projekttyp	Typiska diverse stålartiklar	Rekommenderat material	Resonera
Industrilager (torrt, inre)	Trappor, galler, tåbrädor	Q235 kolstål, lackerad	Kostnads-effektiv; kontrollerad miljö
Industrianläggning (fukt, utomhustillgång)	Yttertrappa, gånggaller, ledstänger	Q345 varmförzinkad-	Högre hållfasthet + zinkbeläggning för utomhusbruk
Kommersiell byggnad (arkitektonisk)	Trappräcken, balustrader, dekorativa metallarbeten	SS304 eller pulver-belagt kolstål	Estetisk finish krävs
Kust-/marinstruktur	Rännor, stegar, plattformsgaller	SS316	Kloridresistens
Kemisk / petrokemisk anläggning	Trappsystem, galler, säkerhetsburar	SS316 eller Q345 med kraftig galvanisering	Frätande miljö
Kraftverk / tung industri	Plattformsgaller, tunga-trappor, rörledstänger	Q345 varmförzinkad-	Hög belastning + hållbarhet utomhus
Mat / läkemedelsanläggning	Ledstänger, dräneringsrännor, plattformar	SS304 med inlagd finish	Hygieniska krav



Jämförelse av materialkostnader



Vi tillhandahåller följande kostnadsjämförelse för att hjälpa dig att optimera materialspecifikationen inom din projektbudget.



Material	Kostnadsindex (Q235=1.0)	Budgetstrategianmärkning
Q235 kolstål (målad)	1.0	Mest ekonomiskt för inomhus / allmänt bruk
Q345 kolstål (målad)	1.05–1.10	Används där högre lastkapacitet krävs
Varm-förzinkad (Q235/Q345)	1.15–1.25	Standardval för diverse utomhusstål
SS304 rostfritt stål	2.5–3.0	Reserv för synliga/korrosionsbenägna-artiklar
SS316 rostfritt stål	3.5–4.0	Reservation endast för kustnära/kemiska miljöer

Obs! För projekt med snäva budgetar rekommenderar vi ofta en blandad-materialstrategi – galvaniserat kolstål för konstruktionsdetaljer (trappor, galler) och rostfritt stål endast för kritiska korrosionsbenägna föremål- (rännor, kusträcken) – för att optimera den totala projektkostnaden utan att ge avkall på prestanda.



Viktiga val överväganden



Utöver material och kostnad avgör följande faktorer om en diverse stålkomponent fungerar korrekt under drift.



Kategori	Övervägande vid nyckelval
Trappsystem	Vinkeln avgör typ: 30 grader –45 grader standardtrappor, 50 grader –70 graders skeppsstegar, 75 grader –90 graders fasta stegar. Definiera vinkel tidigt.
Räcken & ledstänger	Höjd/belastning skiljer sig åt beroende på standard: OSHA 42" / 200 lbf; BS EN ISO 14122 1000 mm / 1 000 N. Bekräfta gällande kod före tillverkning.
Stålgaller	Tandad yta obligatorisk för oljiga/våta miljöer. För fordonstrafik, storlek bärstänger enligt NAAMM lasttabeller — underdimensionering är ett vanligt fel.
Säkerhetstillbehör	Tåbrädor krävs på öppna-sidiga plattformar över 4 fot (OSHA). Använd varm-doppförzinkning utomhus – målade tåbrädor korroderar vid basen.
Dränering	Rännorns profil/tjocklek ska matcha avrinningsområde och nederbörd. Kustprojekt: SS316 med betad finish — SS304 gropar om 5–10 år.





De flesta diverse stålbeställningar är specialtillverkade- efter projektritningar. Vår process är utformad för att minimera kommunikationsluckor och säkerställa att du får exakt vad ditt projekt kräver - från första förfrågan till containerlastning.

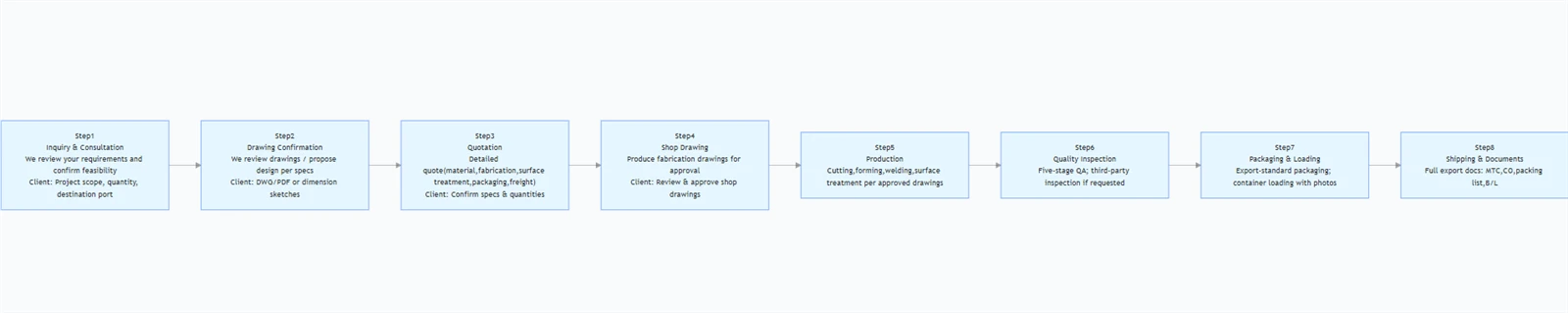

Steg	Etapp	Vad händer	Vad vi behöver av dig
1	Förfrågan & Konsultation	Vi granskar dina krav och bekräftar genomförbarheten	Projektets omfattning, kvantitet, destinationshamn
2	Ritningsbekräftelse	Vi granskar dina ritningar eller föreslår design baserat på specifikationer	Ritningar (DWG/PDF), eller skisser med mått
3	Citat	Detaljerad offert inklusive material, tillverkning, ytbehandling, förpackning, frakt	Bekräftelse av specifikationer och kvantiteter
4	Butiksteckning	Vi tar fram tillverkningsritningar för ditt godkännande innan produktion	Granskning och godkännande av butiksritningar
5	Produktion	Kapning, formning, svetsning, ytbehandling enligt godkända ritningar	—
6	Kvalitetsinspektion	Fem-stegsinspektion enligt vår kvalitetssäkringsprocess; tredje-inspektion om så begärs	—
7	Förpackning & lastning	Exportera-standardförpackning; container laddas med foton	—
8	Frakt & Dokument	Fullständiga exportdokument (MTC, CO, packlista, B/L) tillhandahålls	—







Diverse stålkomponenter varierar i form och storlek, vilket kräver skräddarsydda förpackningslösningar för säker havstransport. Nedan finns informationen du behöver för att planera din beställning – ledtider, minsta kvantiteter, förpackningsmetoder och fraktalternativ.



Förpackningsmetoder



Varje produkttyp är förpackad enligt dess geometri, vikt och ytbehandling för att förhindra skador under hantering och sjötransport.

Produkt	Förpackningsmetod	Skydd

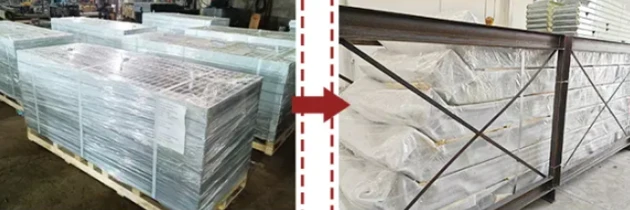

Galler i stål	Stålpallar, buntade med remmar	Separatorer mellan lager för att förhindra zinkskador; torkmedelspåsar
Trappsystem	Stålramar fastskruvade på pallar	Hörnskydd på ledstänger; bubbelplast på kanterna

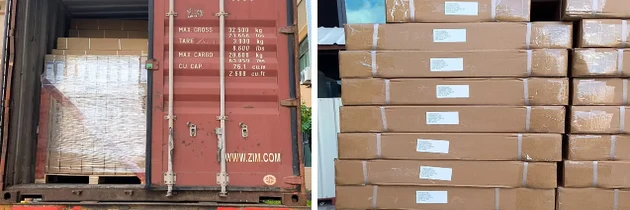

Räcken & ledstänger	Trälådor	Individuella ärmar på rostfria skenor för att förhindra repor
Rännor	Kapslad i trälådor	Skuminsatser mellan profiler; tätad mot fukt
Tåbrädor	Buntas på pallar	Kantskydd; vattentät omslag



Fraktalternativ



Vi erbjuder flexibla fraktvillkor och flera lastportar för att passa din projektlogistik. Containerlastning dokumenteras med foton innan försegling för din verifiering.



Punkt	Alternativ	Anteckningar
Leveransvillkor	FOB, CIF, CFR, DAP	Flexibel enligt dina önskemål
Behållartyp	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL tillgänglig för provbeställningar
Laddar foton	Tillhandahålls innan behållaren försluts	För din verifiering av packnings- och lastningskvalitet
Spårning	Containernummer och fraktuppdatering	Tillhandahålls efter lastning



Ledtid & MOQ



Produkttyp	Ledtid	MOQ
Galler i stål	15–25 dagar	100 m²
Ledstänger & räcken	25–35 dagar	200 m
Trappsystem	25–35 dagar	5 set
Tåbrädor	15–25 dagar	200 m
Rännor	20–30 dagar	500 m
Anpassade tillverkningar	35–45 dagar	Förhandlingsbar

Obs: Provbeställningar och små provbeställningar är välkomna. Rush produktion tillgänglig med extra avgifter.







Som en av de mest professionella tillverkarna och leverantörerna av diverse stål i Kina har vi världsledande-produktionsutrustning och stark tillverkningskapacitet. Du kan vara säker på att köpa anpassat diverse stål till konkurrenskraftigt pris från vår fabrik. För offert, kontakta oss nu.
