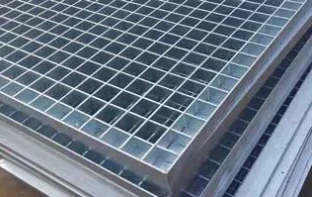

Vårt kraftiga-svetsade stålgaller-även känt som tunga-stålgaller, kraftiga-svetsade stånggaller eller tryck-svetsade galler-är ett hög-strukturellt golv- och dräneringssystem. Genom en automatiserad motståndssmides-svetsprocess smälts -lastbärande stänger och vridna tvärstänger samman till en styv integrerad panel.
Dess avgörande särdrag är användningen av tjockare lagerstänger (vanligtvis 1/4" till 1/2" tjocka och 1" till 8" djupa) anordnade med tätare avstånd, vilket ger en enhetlig lastkapacitet på cirka 4 500 till 28 800 psf (pund per kvadratfot). Det är en oersättlig strukturell profil för gaffeltruckgångar, lastutrymmen för lastbilar, arbetsplattformar för tunga maskiner, kraftverksdäck, gruvgångar, flygplatsinfrastruktur och{11}}storskaliga anläggningsarbeten.
Tekniska specifikationer för tunga svetsade stålgaller
| Parameter | Specifikation |
|---|---|
| Konstruktion | Elektro-smide (motstånd) svetsad - metallurgisk smältning, ingen tillsatsmetall |
| Materialkvaliteter | Kolstål: ASTM A36, ASTM A992, Q235, Q345 · Rostfritt stål: AISI 304 / 316 (L) |
| Lagerstångsstorlek | 25×3 mm till 100×10 mm (1/4"×1" upp till 1/2"×4"); I-Barprofil tillgänglig; tjocklek 6–12 mm (1/4"–1/2"), djup 25–200 mm (1"–8") |
| Bar & Cross Bar Pitch | Lager: 15/16", 19/16", 1-3/8", 1-7/8", 2-3/8" · Kors: 2" / 4" (tvinnad stång Ø 6–8 mm) |
| Yttyp | Vanlig · Tandad (tand) · I-Stagtopp |
| Ytbehandling | Varm-Doppförzinkad enligt ASTM A123/ISO 1461 (zink större än eller lika med 70 µm) · Pulverlackerad · Målad · Rostfri (passiverad) |
| Lastkapacitet | Uniform 4 500–28 800 psf (215–1 378 kN/m²); Fordon AASHTO H-15 ~ H-25 |
| Avböjningsgräns | L/240 (fotgängare) · L/400 (fordon / precisionsutrustning) |
| Tillämpliga standarder | ASTM A36 / A123 · EN 1090 / ISO 1461 · AS/NZS 1657 · BS 4592 · NAAMM MBG 531 · JIS G3101 · GB/T 4001.1 |
| Förpackning | Stål-remsbuntar med skyddande separatorer; vattentät omslag för sjöfrakt |
Viktiga fördelar med kraftigt svetsat stålgaller
Exceptionell lastkapacitet
Tjockare lagerstänger (1/4"–1/2" tjocka, 1"–8" djupa) ger jämna laster från 4 500 till 28 800 psf, med konfigurationer konstruerade för AASHTO H-15 till H-25 fordonstrafik.
Permanenta,-fria skarvar utan fästelement
Elektro-smedsvetsning skapar en metallurgisk smältning som är starkare än basstålet; inga bultar eller nitar att lossna vid stötar, vibrationer eller rullande belastningar.
Årtionden av korrosionsbeständighet
Varm-doppförzinkning enligt ASTM A123 (70–100 µm zink) ger 40–50+ års utomhusbruk; Tandade ytor ger 40–60 % halksäkerhet för våta eller oljiga områden.
Byggd efter din standard och ritning
Vi kan producera till ASTM, EN, AS/NZS, BS, JIS och GB; inom-husteknik och galvanisering låter oss anpassa storlek, avstånd, utskärningar och former utan att lägga ut det på entreprenad.
Typiska applikationer för tunga svetsade stålgaller
Industri & Tillverkning
Tungt-jobbindustriella plattformaroch mezzaningolv
Gångvägaroch catwalks runt bearbetningsutrustning
Maskinfundamentoch underhållsplattformar

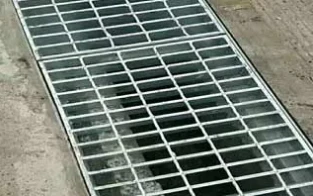

Skyddsgravs och dräneringsgaller i växtgolv
Energi & resurser
Kraftverkgolv och turbintillträde
Brytningkrosssilar och rullbanor
Olja & gasraffinaderiplattformar och offshore moduldäck
Vindkraftsparktorn interna plattformar och tillgång till gondol
Transport & Infrastruktur
Lastar dockoroch lagerlastbilsfack
Ramperoch tillfartsbroar för fordon
Flygplatsasfalt och mark-serviceutrustningsställ
Järnvägsbangårdaroch tunnelbana/tunnel ventilationsgaller
Bygg & Anläggning
Trappstegmed nosstänger för säker vertikal cirkulation
Parkeringsgaragedräneringsinloppslock
Säkerhetsstängseloch anti-klättringsskärmar (7-W-4-mönster)
PV solcellsmonteringgångvägar och underhållsplattformar
Hur den är gjord - elektro-smedsvetsprocess (motstånd)
GNEE tillverkar kraftigt svetsat stålgaller med hjälp av ett helautomatisktelektro-smedssvetsningbearbeta - industristandardmetoden- som ger den starkaste möjliga fogen mellan lagerstänger och tvärstänger genom metallurgisk sammansmältning, utan att tillsatsmetall krävs.
| Steg | Behandla | Viktiga detaljer |
|---|---|---|
| 1 | Råmaterialberedning | Lagerstänger: ASTM A36 / A992 / Q235 / Q345 / AISI 304/316 Tvärstag: ASTM A510 tvinnade runda/fyrkantiga Ø 6–8 mm Allt material verifierat för dimension och kemi |

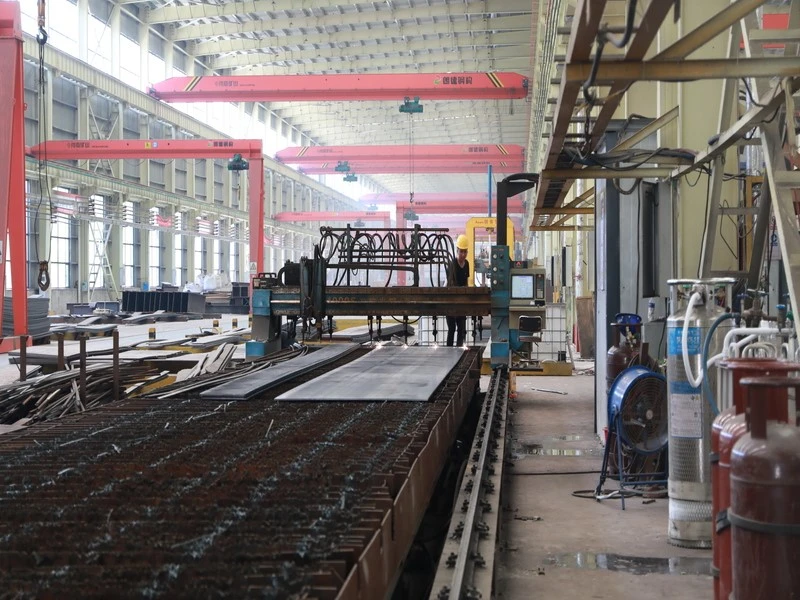

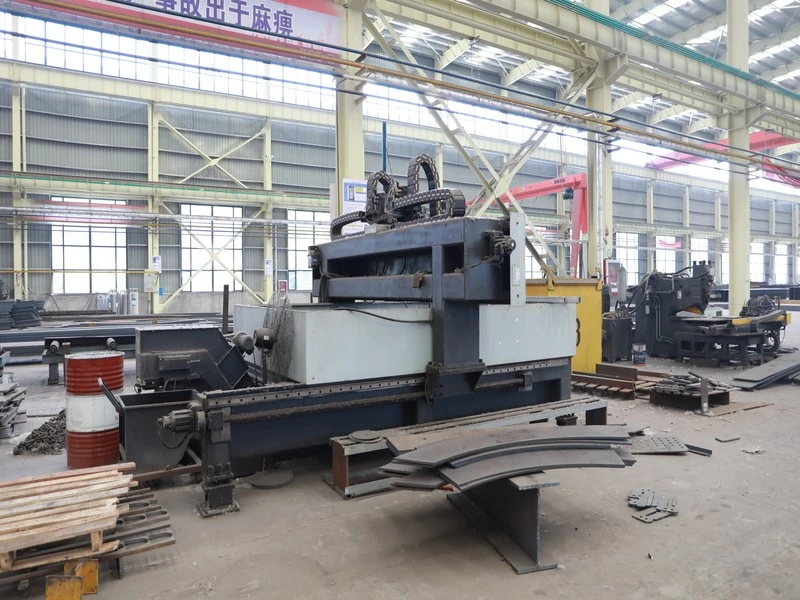

| 2 | Stångskärning | Automatisk sågning / plasmaskärning till beställd längd Daglig produktionskapacitet: ~100 ton över flera linjer |
| 3 | Elektro-smedsvetsning | Högt-strömmotstånd uppvärmning + hydrauliskt tryck Metallurgisk sammansmältning vid varje kontakt med lager/tvärstång Hundratals svetsar per panel; varje > basmetallstyrka |

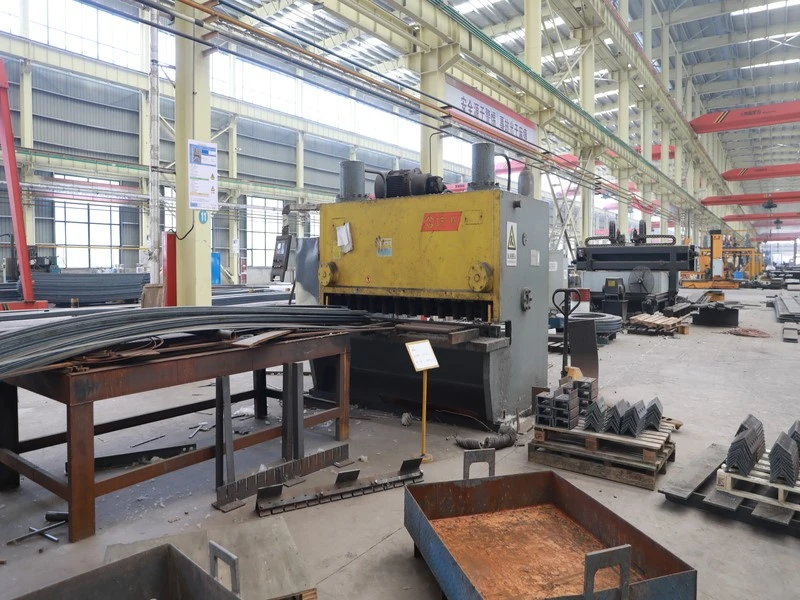

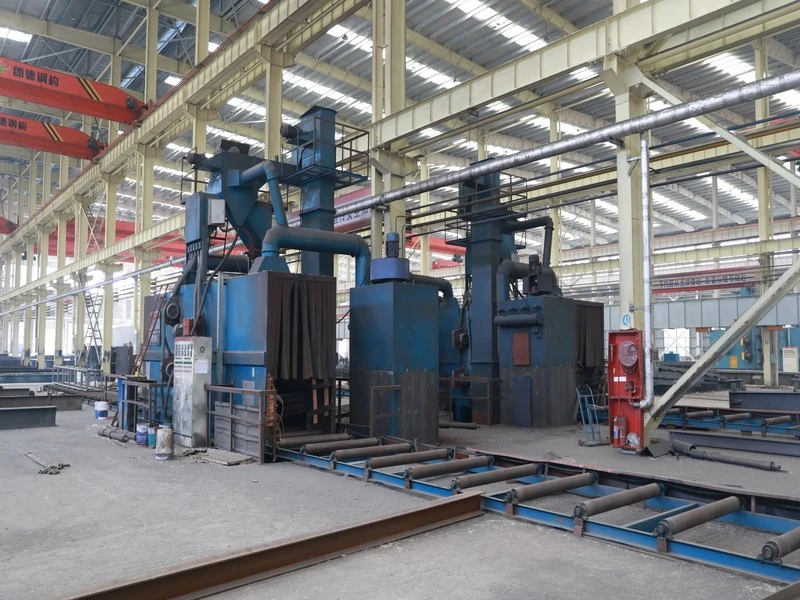

| 4 | Skärning & kantband | Precisionsklippa-paneler till ritningsmått Svetsade ändband (lastband) på öppna kanter för stötfördelning |
| 5 | Ytbehandling | I-hus varmförzinkning-: ASTM A123, zink 70–100 µm Alternativ: pulverlackering (valfri RAL), epoxifärg, fräsfinish |
| 6 | QC & Packning | Dimensionstolerans enligt NAAMM MBG 531 · svetsintegritet · ytkontroll Valfritt certifierat lasttest; buntning av stål-band för transport |
Referenstabell för belastningskapacitet och spännvidd
Följande referensdata beräknas för ASTM A36 kolstål med en konstruktionsspänning på 18 000 psi (124 MPa), säkerhetsfaktor på 1,5–2,0 och nedböjningsgräns på L/240 för fotgängare eller L/400 för fordonstillämpningar. Värden tillhandahålls i både imperialistiska och metriska enheter för bekvämlighet för internationella projekt.
| Lagerstångsstorlek (Tjocklek × Djup) |
Spänna | Enhetlig lastkapacitet (psf / kN/m²) |
Koncentrerad belastning (lbs/kN) |
Avböjningsgräns | Typisk tillämpning |
|---|---|---|---|---|---|
| 1/4" × 1-1/4" (6 × 32 mm) |
3' (0.91 m) | 4,500 / 215 | 540 / 2.4 | L/240 | Lätt fotgängarplattform |
| 5/16" × 1-1/2" (8 × 38 mm) |
3' (0.91 m) | 7,200 / 345 | 864 / 3.8 | L/240 | Gaffeltruck gångväg |
| 3/8" × 2" (10 × 51 mm) |
4' (1.22 m) | 12,600 / 603 | 1,512 / 6.7 | L/300 | Industriell mezzaningolv |
| 3/8" × 2-1/2" (10 × 64 mm) |
4' (1.22 m) | 18,900 / 905 | 2,268 / 10.1 | L/300 | Lastbrygga område |
| 1/2" × 3" (12 × 76 mm) |
5' (1.52 m) | 24,300 / 1,163 | 2,916 / 13.0 | L/400 | Tillfartsramp för lastbil |
| 1/2" × 4" (12 × 102 mm) |
5' (1.52 m) | 28,800 / 1,378 | 3,456 / 15.4 | L/400 | Flygfält/däck för tunga fordon |
Obs: Den faktiska belastningskapaciteten varierar med avståndet mellan stängerna (2" vs 4"), förekomsten av ändband och ytbehandling. För kritiska strukturella tillämpningar, begär en certifierad teknisk beräkning som är specifik för dina projektparametrar. Fordonslaster är designade i enlighet med AASHTO H-15 till H-25 specifikationer.
Ytbehandling och korrosionsskydd
Ytfinish bestämmer livslängd, underhållskostnad och totalt ägande. GNEE erbjuder flera alternativ.
| Finish Typ | Beläggning | Friluftsliv | Bäst för |
|---|---|---|---|
| Varmförzinkad- (ASTM A123) |
Zink 70–100 µm | 40–50+ år | Alla utomhus, marina-kanter, kemiska anläggningar, kraftverk - GNEE standardrekommendation |
| Pulverlackerad | RAL valfri färg 60–80 µm |
15–25 år | Arkitektoniska,-färgmatchade, dekorativa fasader |
| Epoximålad | 80–120 µm | 10–20 år | Kemisk exponering, offshore, avloppsvattenrening |
| Mill Finish | Obelagd | 5–10 år (rost) | Endast torr miljö inomhus |
| Rostfritt stål | AISI 304/316 (passiverad) |
25–40+ år | Food/pharma, kustnära marina, mycket frätande |
Tandade lagerstänger - Anti-halkalternativ
Tandade (tandformade-) lagerstänger ger 40–60 % halksäkerhet jämfört med släta stänger. Rekommenderas förvåta, oljiga eller lutande gångvägarenligt OSHAs riktlinjer.
Hur man läser gallerbeteckningssystemet (19-W-4 avkodat)
Den nordamerikanska stålgallerindustrin använder ett standardiserat tre-beteckningssystem för att beskriva panelkonfigurationen. Genom att förstå denna kod kan ingenjörer och inköpsteam kommunicera specifikationer exakt över gränserna.
| Kodsegment | Menande | Exempelvärde | Beskrivning |
|---|---|---|---|
| Första numret (e.g., "19") |
Lagerstångsavstånd | 19 → 19/16" (1-3/16" / 30,3 mm) cc | Avstånd mellan centrum av intilliggande lagerstänger. Vanliga värden: 15/16", 19/16", 1-3/8", 1-7/8", 2-3/8" |
| Brev (e.g., "W") |
Konstruktionstyp | W → Svetsad | "W"=svetsad (elektro-smide). Andra typer: "PL"=tryck-låst, "SL"=swage-låst, "R"=nitat |
| Sista nummer (e.g., "4") |
Tvärstångsavstånd | 4 → 4" (101,6 mm) c-c | Avstånd mellan mitten av tvärbalkarna. Standard: 2" eller 4" |
Exempeluppdelning - 19-W-4:Lagerstänger åtskilda med 19/16" (30,3 mm) centrum-till-centrum, svetsad konstruktion, tvärstänger på 4" (101,6 mm) centrum-till-centrum. Detta är den vanligaste konfigurationen för allmänna industrigolv, och erbjuder cirka 78 % fri öppen yta för dränering och ventilation.
Vanliga tunga beteckningar och deras typiska användningsfall:
19-W-4 - Allmänt industrigolv (~78 % öppen yta). Det mest populära alternativet för alla ändamål.
15-W-4 - Krav på tyngre belastning (+26% bärstångsdensitet jämfört med 19-W-4).
11-W-4 - hög-säkerhet eller ADA-kompatibel applikation (~67 % öppen yta, mindre öppningar).
19-W-2 - Maximal styvhet (tvärstänger var 2"). Används där sidostyvhet är kritisk.
Stålkvaliteter och internationella standarder vi levererar
| Region / Standard | Stålkvalitet(er) | Applikationskontext |
|---|---|---|
| USA / Amerika | ASTM A36 (kolstruktur) ASTM A992 (hög-hållfast låg-legering) |
NAAMM MBG 531-kompatibla projekt, federal/statlig infrastruktur i USA |
| Europa | EN 10025 S235JR/S355JR EN 10219 S355J2H (ihåliga sektioner) |
Eurokod-designade strukturer, EU-finansierade projekt, CE-märkt export |
| Australien / NZ | AS/NZS 3678 Betyg 250/350 AS/NZS 1163 C350L0 |
AS/NZS 1657-kompatibla golv, australiensisk gruv- och resurssektor |
| Storbritannien | BS EN 10025 S275JR/S355JR BS 4592 (gitterspecifikation) |
Storbritanniens infrastruktur, äldre British Standard-projekt |
| Japan | JIS G3101 SS400 JIS G3106 SM490A |
JIS-styrda projekt, japanska EPC-leverantörsspecifikationer |
| Kina / Inrikes | GB/T 700 Q235B/Q345B GB/T 1591 Q355B |
YB/T 4001.1-kompatibel, inhemsk infrastruktur och exportbasmaterial |
| Rostfritt stål | AISI 304 / 304L (allmänt) AISI 316 / 316L (marin/frätande) |
Food/pharma, kustnära, kemi, offshore applikationer |
Alla kolstålprodukter är varm-förzinkade tillASTM A123 / ISO 1461i vår egen galvaniseringsanläggning, vilket säkerställer konsekvent beläggningskvalitet och spårbara batchregister.
Anpassad tillverkning och teknisk support
Varje tungt-projekt har unika krav. GNEE tillhandahåller full anpassad tillverkningskapacitet som backas upp av vårt-hus ingenjörsteam och vår egen varm-förzinkningsanläggning.
Anpassningsalternativ vi erbjuder
Icke-standardstaplar- Alla lagerstångsdimensioner inom intervallet 25×3 mm till 100×10 mm, inklusive I-stångprofiler.
Anpassat avstånd- Lagerstångsdelning från 11 mm till 100 mm, tvärstångsdelning från 30 mm till 120 mm.
Utskärningar & skåror- Precisionsklippta-öppningar för rör, ledningar, pelare eller utrustningsbaser enligt dina ritningar.

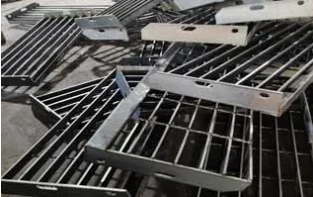

Slutband (belastningsband)- Svetsade bandstänger på öppna ändar för att fördela stötbelastningar och minska distorsion.
Tåplattor / sparkplattor- Vertikala säkerhetsbarriärer längs panelkanterna (vanligtvis 100–132 mm höjd).
Nos för trappsteg- För-svetsad rutig plåt eller stångnos för säkra trappor.

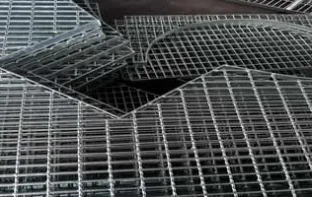

Speciella former- Radiella, fläkt-formade, triangulära eller oregelbundna paneler för cirkulära tankar, brunnar eller arkitektoniska detaljer.
Ingenjörstjänster
Butiksritningsgranskning och optimering baserat på dina projektkrav.
Lastkapacitetsberäkning och nedböjningsanalys (certifierad rapport tillgänglig).
Fler-standardöverensstämmelseverifiering (ASTM / EN / AS-NZS / JIS / GB).
Installationsvägledning och rekommendationer för val av fästelement.
Förpackning och frakt av kraftigt svetsat stålgaller
Standardförpackning:Paneler är buntade med stålband, åtskilda av skyddande kartong eller skumskivor för att förhindra galvaniserade ytskador under transport.
Containerlastning:Optimerad förvaringsplanering maximerar 20ft / 40ft containerutnyttjande. Typisk last: 25–35 ton per 40ft HC-container beroende på paneldimensioner.
Skyddsalternativ:Vattentät omslag tillgänglig för sjöfrakt; hörnskydd och kantskydd för långa-landtransporter.
Märkning:Varje paket är märkt med ordernummer, panelstorlek, kvantitet, destinationsport och hanteringsinstruktioner.
Ledtid:Standardprodukter: 15–20 arbetsdagar efter ritningsbekräftelse. Anpassade/tillverkade paneler: 20–30 arbetsdagar beroende på komplexitet.
Fraktvillkor:FOB, CIF, CFR, DDP tillgängliga.
Vanliga frågor:
Vilken belastning kan tunga svetsade stålgaller bära?
Lastkapaciteten beror på lagerstångens storlek, spännvidd och avstånd. Som en referens, en 2-1/2"×3/8" lagerstång vid 3' span stöder ungefär 28 800 psf (138 kN/m²) enhetlig belastning. Fordonslaster är konstruerade enligt AASHTO H-15 till H-25. Ange din spännvidd, förväntad belastningstyp och krav på säkerhetsfaktor - vårt ingenjörsteam kommer att beräkna den exakta specifikationen för ditt projekt.
Svetsad kontra press-låst - vilket är starkare för min applikation?
Svetsade galler är betydligt starkare under rullande belastningar, stötar och vibrationer på grund av dess metallurgiska smältfog. Tryck-låst räcker för lätt gångtrafik och kostar 10–20 % mindre. Tumregel: om gaffeltruckar, lastbilar eller tunga maskiner kommer att rulla över det - välj svetsad. Om det är rent dekorativt eller lätt gångtrafik kan - trycka på-låst räcka.
Kan du anpassa storlek, avstånd och tillverka efter våra ritningar?
Ja. Vi accepterar PDF/DWG/DXF-ritningar och producerar helt anpassade paneler inklusive icke-standard stångstorlekar, specialavstånd, utskärningar för rör/utrustning, ändband, tåplattor, trappstegsnosar och oregelbundna former. Vårt ingenjörsteam granskar varje ritning för tillverkningsbarhet före produktion.
Hur länge håller galvaniserat stålgaller utomhus?
Varm-förzinkad till ASTM A123 med 70–100 µm zinkbeläggning ger 40–50+ års livslängd under normala atmosfäriska förhållanden. I kustnära eller industriella atmosfärer (C4–C5 enligt ISO 9223), räkna med 25–35 år. För tuffare miljöer, uppgradera till rostfritt stål 316 eller applicera ytterligare epoxitäcklack.
